NTNU Dashboard：校園網路品質監測平台

平台簡介

校園網路品質在不同館舍與時段差異明顯，資訊中心有 AP 即時資料但沒有彙整呈現。平台把六類來源以排程 ETL 匯入 MySQL，經 Express API 供 Vue 3 前端呈現：

來源	內容
無線 AP 控制器	644 台 AP 的即時狀態與 2.4G／5G 連線人數；脫敏後儲存（device_id 為 MAC 加鹽雜湊，不存 MAC、IP 與序號）
人工測速紀錄	2024 至 2026 年 2,850 筆
各大樓與校際線路頻寬	資訊中心公開頁面即時抓取
圖書館環境感測	溫溼度與 CO₂
工程與校務公告	總務處工程公告、資訊中心公告
使用者回報	一鍵測速與斷網回報

功能包括 2D 校園地圖與 3D 校園模型、AP 連線人數 30 天時間回放、規則化異常預警、使用者測速與回報。正式環境全 Docker（六個服務）、主機不開任何對外埠、經 Cloudflare Tunnel 對外；推送主線即自動部署。

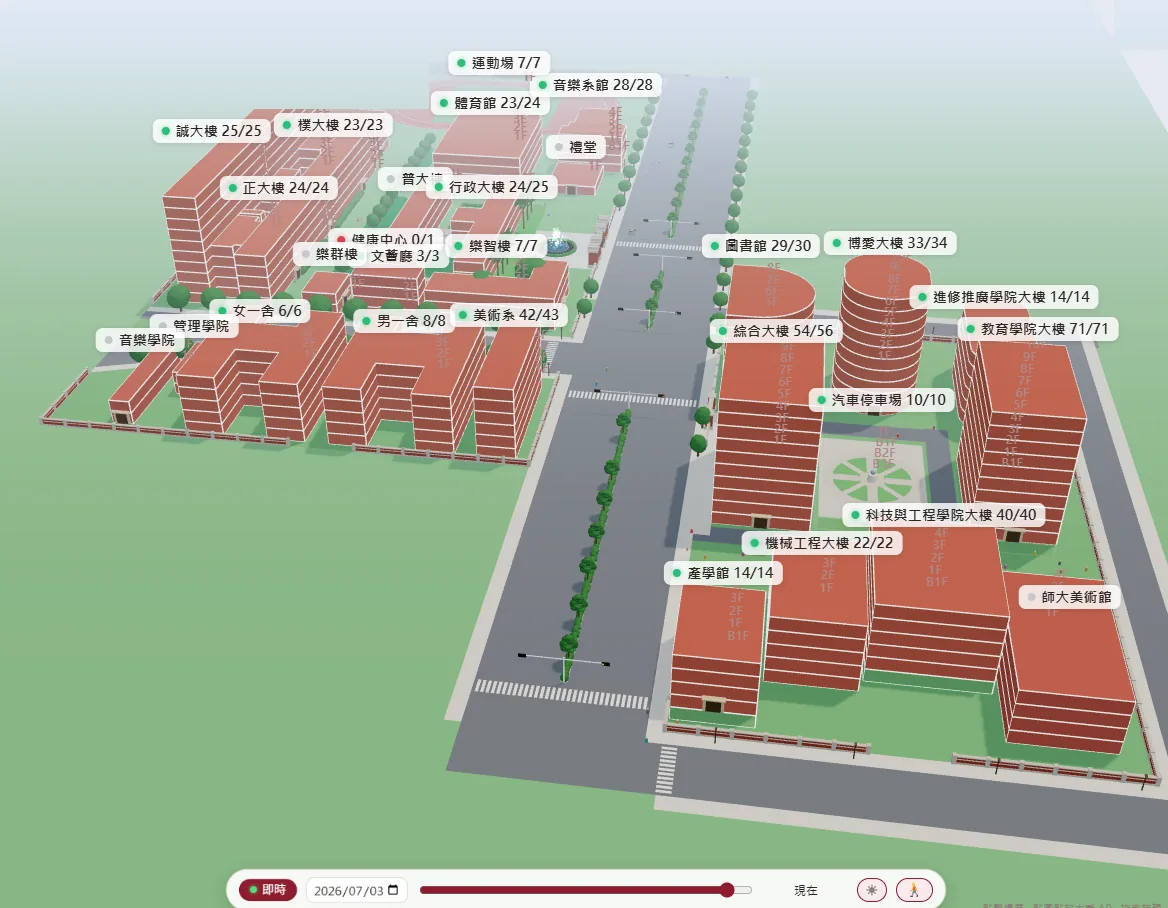

和平校區 II 3D 建模

依官方平面圖與兩校區相對位置圖反推比例尺，建置圖書館校區 10 棟建物（綜合、圖書館、博愛、進修推廣、教育學院、美術館、科技與工程、機械、產學、地下停車場），樓層數依 AP 清單，並掛載 297 個 AP 點位；補上周邊道路、大門與內部環形道路。每輪以腳本確定性檢查「零重疊、零壓到馬路、AP 樓層全對得上」才提交。

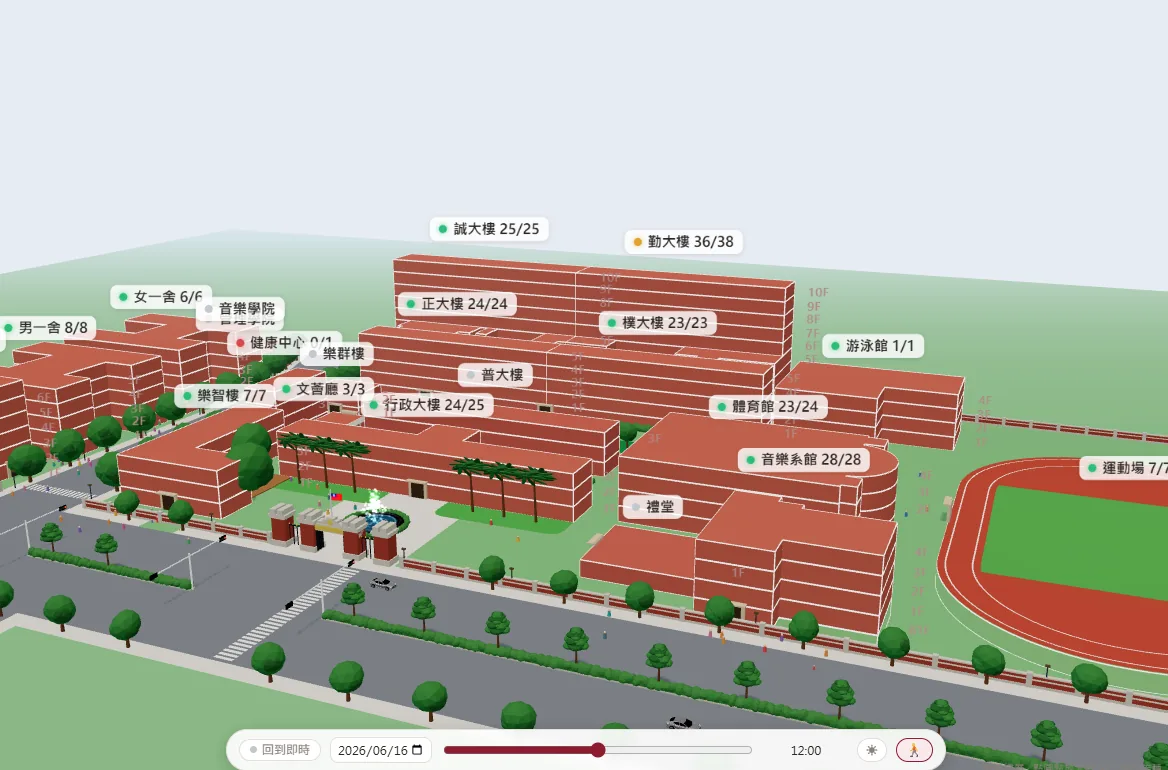

AP 歷史回放

後端四支時序端點：history、range、at、series。參數化查詢讀取 AP 狀態歷史表，依 device_id 聚合再依名稱加總，避免同名 AP 漏算。
前端「選日期＋當天時間滑桿（5 分鐘步進）」回放近 30 天任一時刻的 AP 狀態、連線數、人流與光線；管理者可把時間拉回事故當下重看全校 AP 狀態。

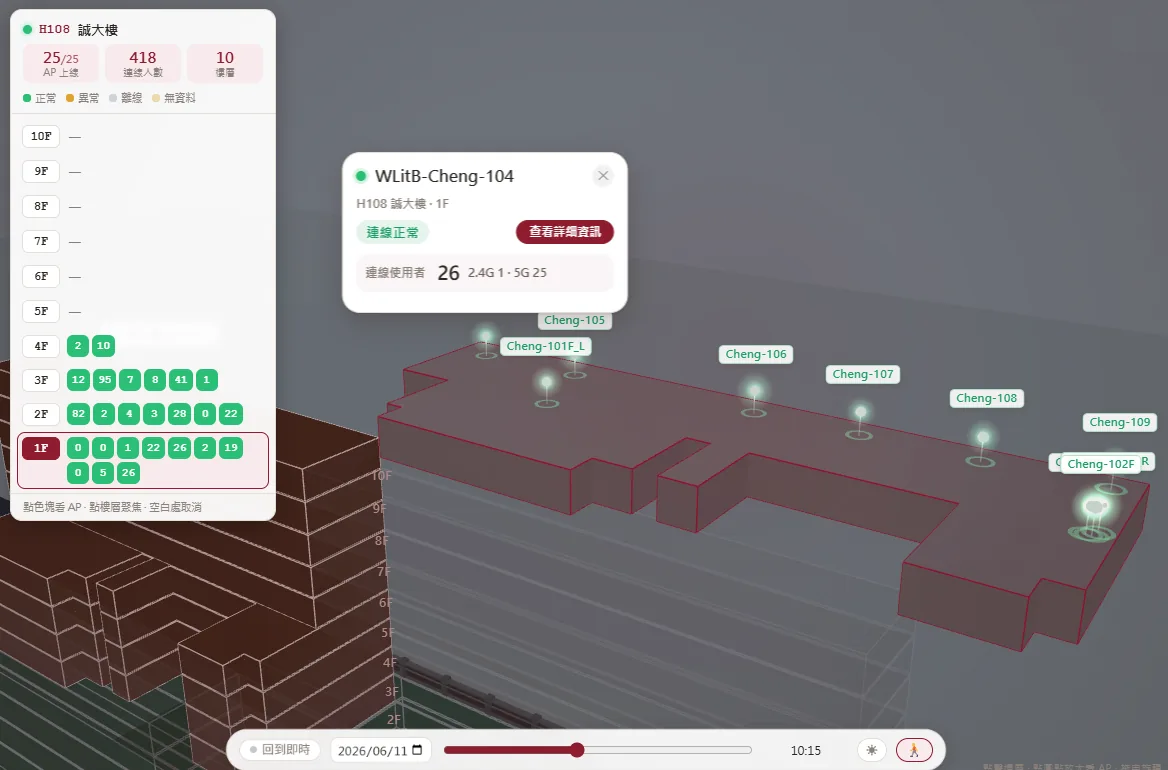

AP 報表頁：依校區、大樓、AP 分組，可折疊、搜尋、篩選狀態，單台 24h／7d／30d 趨勢與在線率。

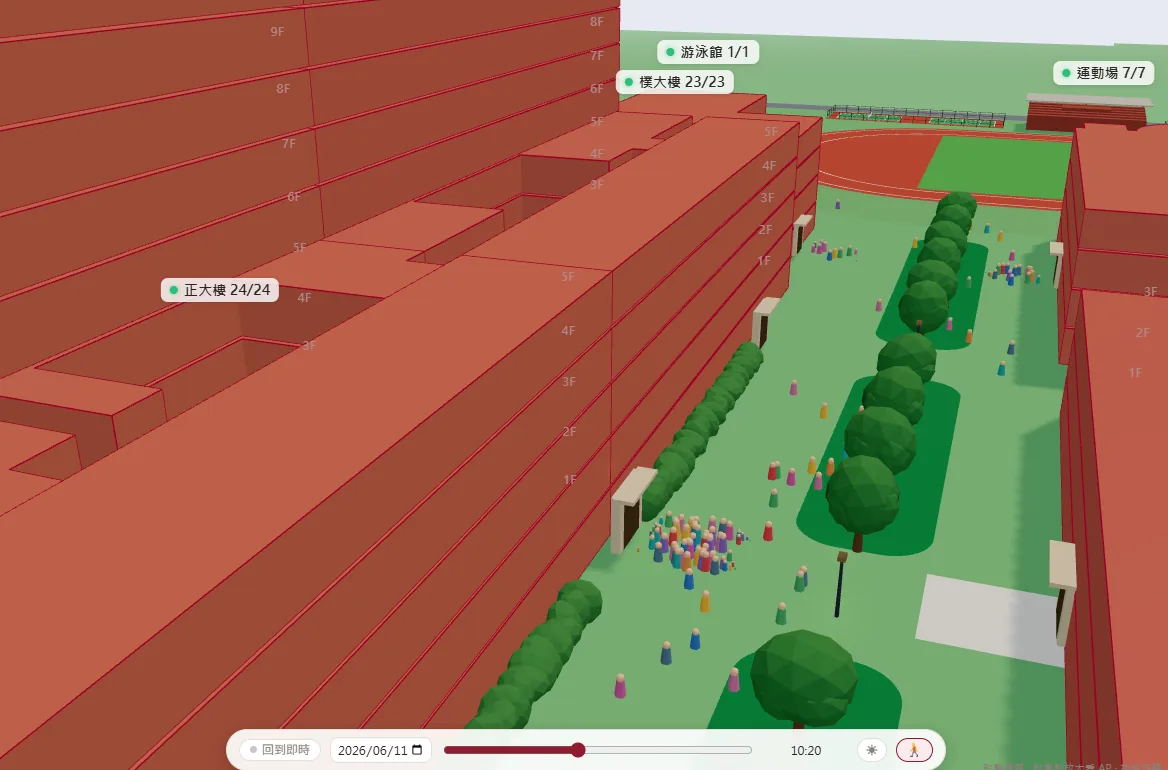

人流推估

以各棟 AP 連線數的變化驅動門口進出動畫。第一版「拿現在跟 5 分鐘前比，增加就進、減少就出」上線後，半夜三點也冒出人潮：數百台 AP 加總的連線數本身有 √N 量級的隨機起伏；改成 60 分鐘多時窗加權後，又出現「還沒下課就一堆人往外跑」的拖尾。

最終設計：量級只取最近 10 分鐘的去雜訊變化；加雜訊死區（每窗變化須超過 √N 門檻才計入）；加持續性閘門（最近兩段反向視為震盪歸零，連續同向才放人）；在館人潮與進出潮拆成兩條獨立曲線，以次線性壓縮動態範圍讓小樓也看得到人。設計依據來自實測：凌晨三點全校連線 46、5 分鐘變化 9；下午兩點連線 343、變化 113。即時與回放共用同一演算法，跑在真實的資料序列上，使上下課人潮呈現為清晰脈衝。

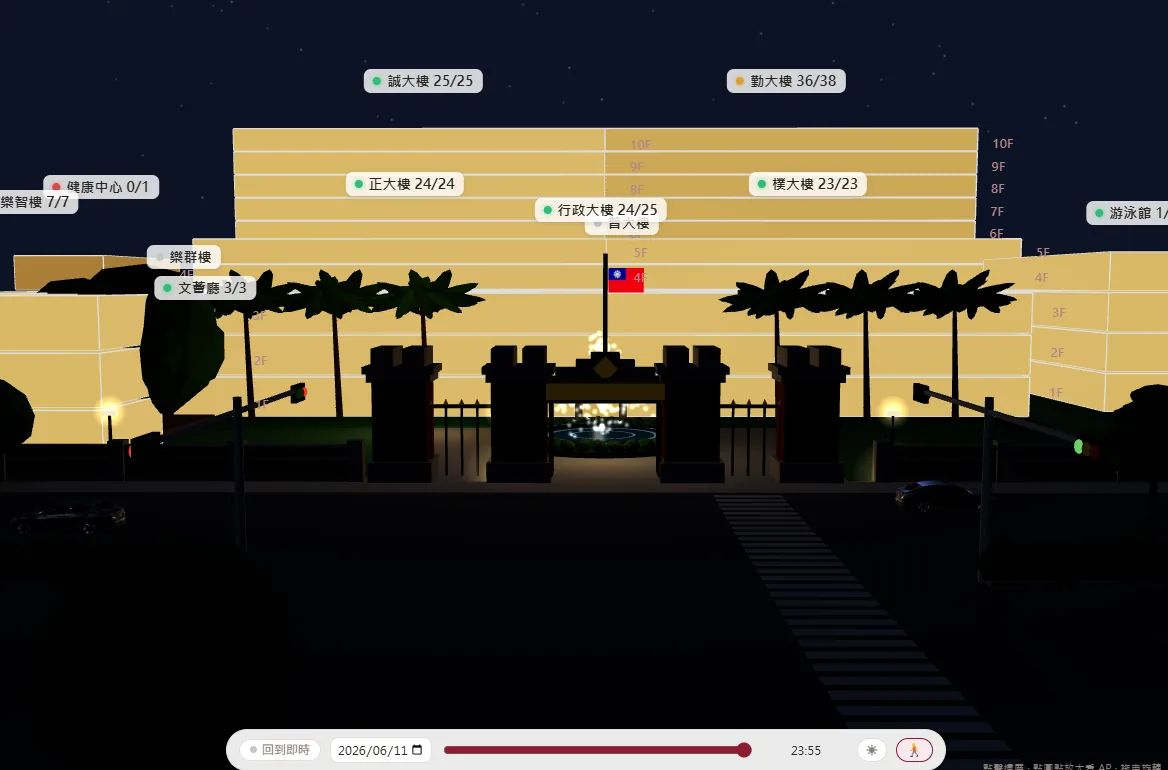

日夜光影與行動裝置效能

路面與斑馬線閃爍：相機近平面 0.5 拉到 8 提升深度精度，並把綠地、路面、斑馬線分層拉開高度。
天際精靈以深度測試但不寫深度，讓不透明建物先寫深度；日間直接不渲染。
燈柱與圍牆石柱改用 InstancedMesh：約 36 盞路燈 3 個繪製呼叫、數百根石柱 1 個繪製呼叫；夜景不放真實點光源，改自發光材質加光暈，桌機才開最多 8 至 10 盞真光源。
真實太陽軌跡與陰影（修正北半球方向）、夜空星月、「保持白天」開關。

校車與兩種時間語意

回放時鐘可以暫停，動畫不能停：校車位置原本是「時刻到位置」的函數，回放停在某刻時校車就定格。改為以目前時刻決定校車階段（依接駁時刻表：發車前 10 至 5 分繞行進場、5 至 0 分候車、發車後 0 至 3 分駛離、無班次即消失），階段內以真實經過時間循環播放，與暫停的回放時鐘脫鉤；太陽、人流、校車、紅綠燈共用同一時間源。

回報定位常吸到隔壁棟，主因是粗估座標加 600 公尺的吸附半徑（校區建物僅相距 30 至 80 公尺），與 GPS 誤差無關；改以官方建物經緯度重寫座標表，吸附半徑縮為 150 公尺，兼顧裝置誤差與跨校區誤吸。

資料整備、窗口與部署

整理 28 個大樓分頁、644 顆 AP 的清單作為樓層與 3D 依據；向資訊中心取得 AP 控制器資料並擔任聯絡窗口；正式部署與手機版面（功能列收合、室內圖觸控、全螢幕模式）。

成果

平台於 dashboard.ntnu.cc 正式上線並持續運作，AP 資料經脫敏後約每 5 分鐘更新；本人的變更皆以 feature branch 與 PR 合入團隊主線。同一系統亦為「學習分析工具實務應用」課程之專題。
