衛星影像圖磚授權閘門

任務背景

國立中央大學太空及遙測研究中心（以下稱中心）接收 FORMOSAT-8A 等衛星影像，須以圖磚形式提供給瀏覽器網頁、QGIS 等桌面地理資訊軟體與合作單位的平台，而不開放影像資料庫直接存取。圖磚授權閘門是這些接取端取得影像的入口，使用者有三種角色：

• 買家：自助註冊，在地圖上圈選範圍提出申請，核准後於網頁或 QGIS 取圖。
• 管理員：中心人員，審核申請、管理會員與停權；管理後台只接受校內網段連線。
• 接取端：合作平台的三維檢視器、QGIS 與買家自架的網站。

本人負責影像的授權、遞送與存取控制；影像及其切圖由中心提供，共 35 個 PMTiles 圖磚集、193 GB，單一檔案最大 2.8 GB。

需求與難點

1. 範圍授權：授權單位是地理範圍（AOI）而非整個檔案；同一個影像檔，買家只能取得與核准範圍相交的圖磚。
2. 撤銷即時：停權後，已核發且未到期的權杖必須在下一次取圖就失效，包括已貼進 QGIS 的長效網址。
3. 熱路徑零資料庫查詢：地圖每次平移或縮放都會對進入畫面的每塊圖磚各發一次請求，授權檢查不能讓每塊多一次資料庫查詢。

難點在第 2、3 項須同時成立：權杖若完全無狀態，撤銷只能等權杖到期；每次取圖若回資料庫確認，熱路徑就多一次查詢。本系統的解法是權杖無狀態、可撤銷的狀態放在伺服器記憶體：權杖以認證加密保證由本系統核發且未被竄改，停權與授權狀態則在每次取圖時以記憶體查表判定。

系統組成

• 閘門：以 Node.js 與 Express 撰寫的單一服務，負責帳號、權杖核發、範圍申請與審核、逐圖磚授權判斷與取圖，並直接提供買家入口與管理後台。後端 6 個模組、39 個路由處理器；權杖加解密、範圍幾何、資料層與用量紀錄各為獨立模組。
• 資料層：SQLite（WAL 模式）保存管理員、會員、授權、範圍申請、停權、稽核與用量紀錄。
• 影像：閘門以 pmtiles 套件依 z/x/y 從 PMTiles 檔讀出單塊圖磚，對外提供帶權杖的標準 XYZ 網址，QGIS 與 CesiumJS 可直接載入。FORMOSAT-8A 1 公尺產品為 z7 至 z18、10 公尺產品為 z7 至 z14；清單縮圖免登入，影像圖磚一律須經授權。

威脅模型

設計自威脅模型出發：

資產影像圖磚；買家帳號與密碼雜湊；授權資料（全部授權旗標、檔案清單、核准範圍、效期）；三把彼此獨立的權杖金鑰（簽章、會員權杖、權杖加密），由伺服器環境設定提供；TLS 私鑰；稽核紀錄；備份檔。

攻擊者未核准者；想取得範圍外影像的買家；已停權仍想取圖的買家；持有外流網址者；網路竊聽者；猜測密碼或列舉帳號者。

信任邊界網際網路與閘門之間只開放 443 與 80，內部埠只綁本機迴路介面；瀏覽器只持有該買家自己的會員權杖與短效圖磚票；管理 API 限校內網段且須管理員登入；影像只經閘門以圖磚回傳，資料庫與檔案不直接對外提供存取。

三層權杖

權杖以 Node 內建 node:crypto 的 AES-256-GCM 加密，不使用第三方 JWT 套件；三種權杖對應三種接取方式。

設計時比較過另一種做法：接取端持一張共用、綁定伺服器 IP 的長效權杖，替所有使用者代取圖磚。此法無法讓不同買家看到不同範圍，也無法精準撤銷單一買家，因此瀏覽器路徑採每位買家各自的會員權杖與短效圖磚票，授權網址權杖只保留給 QGIS 與固定 IP 的第三方。

每一塊圖磚的判斷

1. 以伺服器金鑰解密權杖，並驗證 GCM 認證標籤。
2. 檢查權杖的生效與到期時間。
3. 確認買家未被停權：停權名單與會員紀錄的停權狀態一併判定。
4. 授權網址權杖另比對請求來源 IP 與權杖綁定的 IP。
5. 取出授權（全部授權、檔案清單、核准範圍），判斷圖磚的經緯度範圍是否與任一核准範圍相交。
6. 相交則自 PMTiles 讀出圖磚回傳；不相交則回傳 HTTP 200 與 334 位元組的透明圖磚。

判斷一律預設拒絕：第 1 至 4 步任一不符即拒絕（來源 IP 不符與已停權回 403），授權欄位皆空視為無授權，只有明確核准的範圍才回傳影像內容。第 1 至 5 步都在記憶體內完成，不查資料庫。

記憶體查表與即時撤銷

記憶體查表SQLite 是會員、授權與停權資料的唯一真實來源；啟動時載入記憶體（Map），管理員核准、修改授權或停權時同時寫入資料庫與記憶體，取圖熱路徑只讀記憶體。架構文件的關鍵設計決策記載選用 SQLite 加記憶體快取、不引入 Redis：閘門為單一 Node.js 行程，授權判斷不必經網路存取外部快取。

撤銷狀態合併停權狀態有兩個來源：以買家帳號為鍵的停權名單，與會員紀錄上的停權欄位。兩者合併進熱路徑的會員有效性檢查，兩條取圖路徑都在停權後的下一次請求即被拒絕。

三個核發端點的攔截取票、圖磚網址與授權網址三個核發端點都拒絕停權買家，使其無法以自助換發新權杖延續存取。判斷仍是記憶體查表、不增加資料庫查詢，並以測試確保停權經任何取圖路徑皆立即生效。

實測自送出停權請求起，到同一張權杖、同一塊圖磚的請求由 200 轉為 403，5 次試驗為 3.61 至 4.01 ms（中位數 3.66 ms），相當於一次請求往返；權杖本身未過期，也未重新簽發。

範圍授權與透明圖磚

申請與審核買家在地圖上拖出一或多個矩形（地圖以虛線框標出可申請的影像涵蓋範圍），可附來源 IP 與備註；管理員在後台以地圖檢視、微調後核准或駁回，核准即授權該範圍內（與範圍相交）的影像。

逐圖磚判斷圖磚的經緯度範圍與核准範圍的矩形做相交判斷，並處理 Web Mercator 經度 ±180 度的環繞邊界；產生圖磚網址時，與核准範圍不相交的影像不予核發。

範圍外回傳透明圖磚範圍外回傳 HTTP 200 與透明圖磚，地圖軟體中的圖層因此在核准範圍邊界裁切、露出底圖。自接取端實測：同一張 1 公尺影像與圖磚票，範圍內 z14、z16 分別回傳 110,796 與 111,850 位元組的影像，範圍外回傳 334 位元組的透明 PNG，皆為 HTTP 200。

清單過濾公開清單列出全部 35 個圖磚集；測試買家登入後只剩與其核准範圍相交的 2 個。

買家入口與管理後台

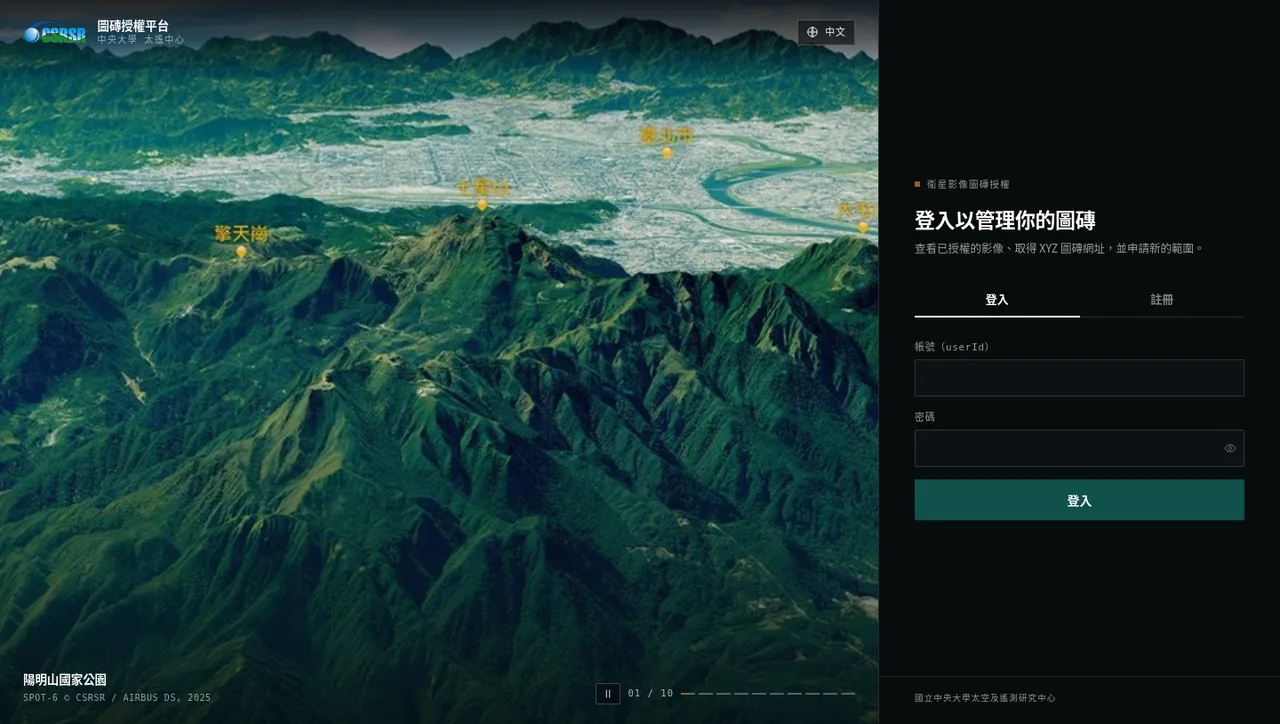

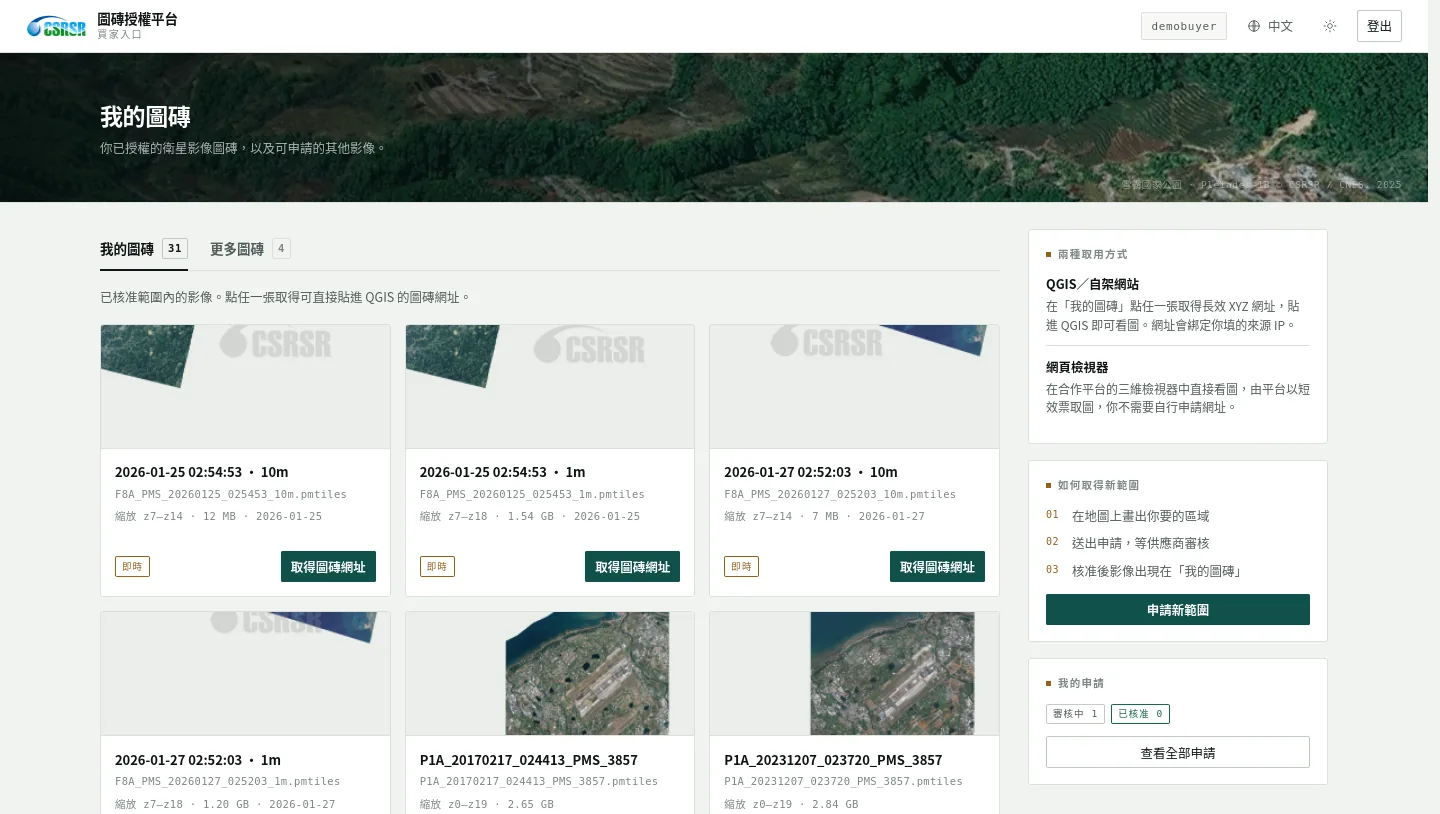

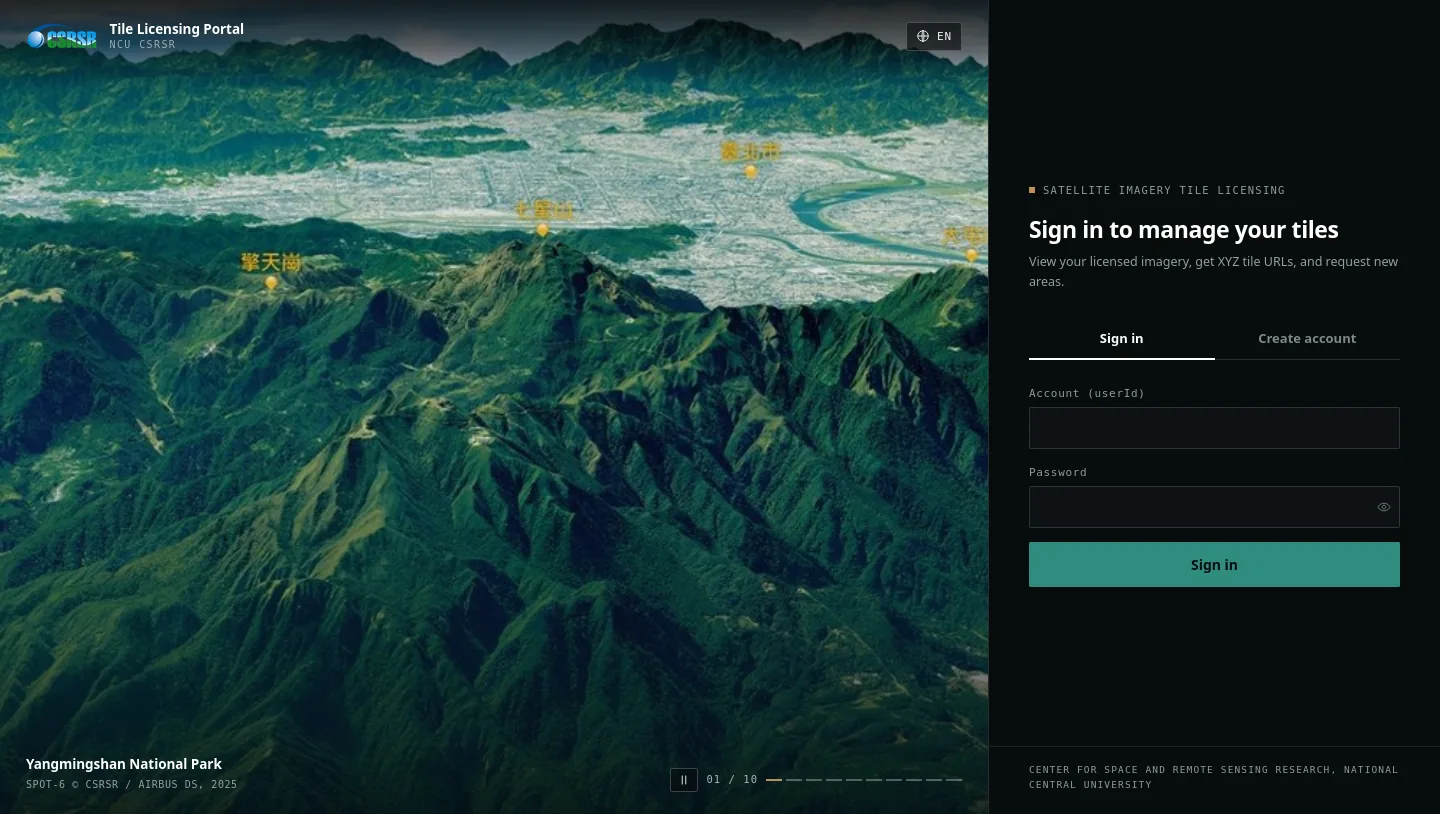

買家入口中英雙語。註冊可要求電子郵件驗證；「我的圖磚」以卡片列出核准範圍內的影像，「更多圖磚」列出可另行申請者；卡片上填入來源 IP 即產生綁定該 IP 的 XYZ 網址，並附 QGIS 加入步驟。登入頁輪播 10 張衛星影像，壓縮至約 1.6 MB（原 4.6 MB），逐張標示版權並可暫停。

管理後台中英雙語、限校內網段：會員（狀態、到期與剩餘時間、授權範圍標籤）、範圍申請（買家、範圍框數、來源 IP、備註；以地圖檢視、微調後核准或駁回）、圖磚清單、使用與停權、管理員帳號。

雙語與無障礙自建、不需建置步驟的雙語字串機制，支援單複數與變數代入，缺字串時先退回另一語系、再退回鍵名，並以單元測試鎖定字串表結構。對話框具 role="dialog" 與 aria-modal，開啟時鎖定焦點、關閉後歸還；支援 prefers-reduced-motion；保留鍵盤焦點外框。

底圖：國土測繪中心 WMTS 與海外自動切換

範圍申請地圖的底圖由瀏覽器直接向圖資服務取得、不經閘門，選擇與切換規則皆依實測決定：

• 臺灣範圍採國土測繪中心 WMTS「臺灣通用電子地圖」，其網址樣板為 {z}/{y}/{x}（列在前、行在後），與一般 XYZ 的 {z}/{x}/{y} 相反。
• 依 OpenStreetMap 圖磚使用政策（志工營運的伺服器不供營運用途），不以其公用圖磚作營運底圖。
• 國土測繪中心圖資只涵蓋臺灣：實測臺灣以外 z8 以上整張圖磚為單一海水藍（RGB 165, 220, 241），而影像另有東京與巴塞隆納兩地。
• 疊圖方案經實測排除：透明版電子地圖在臺北 z14 有 71.7% 像素全透明、僅 9.3% 完全不透明。改為依視野二選一：看得到臺灣用國土測繪中心底圖，視野整個在臺灣以外即自動切換為全球底圖（CARTO Voyager）；使用者手動選過即停止自動切換。
• 單元測試鎖定三件會無聲出錯的事：座標順序被改回 {z}/{x}/{y}、底圖被換回 OSM、全球底圖漏標 OSM 貢獻者署名。

測試：98 項

• 以 Node 內建 node:test 撰寫，共 15 個測試檔（單元 4、整合 11）與 3 個共用輔助程式，合計 98 項。單元測試涵蓋權杖加解密、底圖設定與雙語字串表。
• 整合測試以共用啟動程式開啟獨立伺服器實例（暫存 SQLite、隨機埠、測試模式），再以流程輔助函式（註冊登入買家、核准範圍、產生授權網址、管理員操作）經 HTTP 驗證行為；其中監聽介面 12 項，鎖定對外埠、本機迴路綁定與 308 轉址。
• 測試計畫書逐項編號（如 U-CT-1、I-RT-6、U-MAP-1）並說明測試環境隔離設計；測試報告書記錄 98 項全數通過，0 失敗、0 略過，連續執行 3 次結果一致，單次約 13.6 至 13.8 秒；ESLint 對程式與測試皆無錯誤與警告。

系統文件

12 份 Markdown 文件共 3,190 行，另有 SVG 系統流程圖；版本號採語意化版本。

部署

• systemd 服務單元常駐並開機啟動；程式自行終止 TLS（Node 原生 https），不經 Nginx 反向代理。
• 對外只監聽 443 與 80：80 一律回 308 轉 HTTPS，保留原方法與內容，使 QGIS 或 curl 的 POST 不被降級為 GET；內部埠只綁本機迴路。
• 備份以 GPG 非對稱加密，輪替保留並驗證完整性；已以離線保管的私鑰完成還原演練。

效能實測

方法沿用整合測試的啟動程式另開獨立測試實例（暫存 SQLite、隨機埠），不對正式服務施加負載；壓測程式與測試實例同機，經本機迴路以 HTTP 直連，測試實例啟用來源 IP 檢查。每個情境 600 個請求，同時請求數 1、8、32，先以 200 個請求暖機；讀完回應內容才停止計時。分散情境自 189 塊候選中選出 51 塊有影像的圖磚輪流請求（探測時已讀過一次）。

結果單位為毫秒。

• 範圍外情境完成權杖解密、停權查表、會員狀態與範圍判斷，只是不讀影像；其 p50（1.31 ms）與完全不檢查授權的基準端點（1.84 ms）無可辨差異。
• 同時 8 個請求下，來源 IP 不符回 403 的 p50 為 6.61 ms、已停權買家回 403 為 6.95 ms，與基準端點（6.79 ms）相當，各 600 個請求全數回 403。
• 連續執行兩次，關鍵數值一致：基準端點 p50 1.78／1.84 ms、授權路徑 1.30／1.31 ms、撤銷中位數 3.98／3.66 ms。

介接規格與參考前端

交付閘門端交付介接規格（305 行）、交付說明與完整版、精簡版兩個可直接執行的範例頁；參考前端另附 API 契約規格（含權杖生命週期與狀態碼）、串接指南與兩支最小串接範例頁。

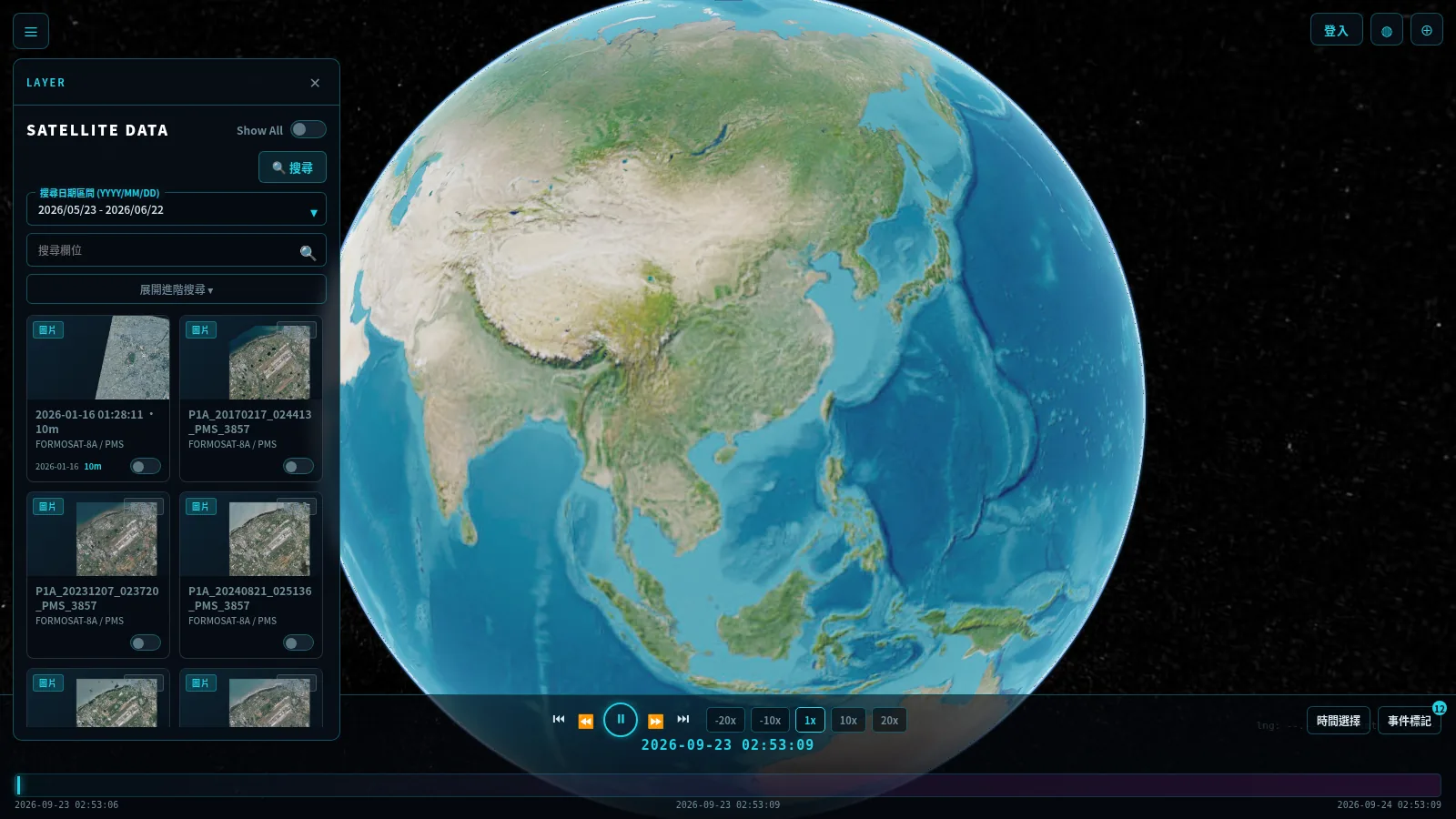

參考前端2026 年 6 月另以 CesiumJS 實作模擬合作平台網站的參考前端（Node.js 22、Express、Docker Compose），自接取端把註冊、登入、畫範圍申請、管理員核准到只看得到核准範圍影像的流程端對端走過；範圍申請地圖直接載入閘門提供的 aoimap.js 元件。

• 自動續票：每 20 秒檢查已疊上的圖層，到期前 60 秒重新取票，先建新圖層再移除舊圖層，換票時不閃爍，並以旗標避免重複續票。實機觀測 290 秒：兩次取票間隔 240.5 秒（300 秒效期減 60 秒提前量），取得 52 塊圖磚、只登入 1 次，圖層未中斷。
• 401／403 語意分流：401（會員權杖失效）保留圖層、彈出重新登入並預填帳號，登入後自動還原；403（該影像授權被撤銷）只移除該圖層並提示，不登出；5xx 或網路錯誤於下一輪重試。實機中另一處登入使會員權杖換發後，前端即走 401 路徑。
• 兩層判定：前端以已核准範圍與各影像邊界做矩形重疊判定，預先停用不重疊的影像卡片；此判定只作介面提示，授權一律由閘門在伺服器端判定。
• 設計紀錄：以服務提供端與接取端兩種視角逐點檢驗架構，留下 13 份決策紀錄。

工作季會報告

2026 年 6 月於資源衛星接收站工作季會以本人名義報告本系統（7 頁）：系統概念與設計理由（保護圖磚、集中控管且流程可追溯、標準化介接）、使用者辨識與驗證流程、自助註冊與後台審核、合作平台登入後才載入圖磚、QGIS 需正確授權網址才取得圖磚（以實機畫面對照），以及進度與下一步。報告所列的下一步（依權杖內使用者資訊限制可取得的圖磚、綁定來源 IP、即時停權）其後皆已實作，即本頁的逐圖磚範圍授權、來源 IP 綁定與即時撤銷。
