衛星影像月曆與土地使用分區對照網站

背景：同一塊地，兩套制度

臺灣的國土規劃正由區域計畫走向國土計畫。舊制下，非都市土地以「使用分區」（特定農業區、森林區、山坡地保育區等 11 類）與地籍層級的「使用編定」（甲至丁種建築用地、農牧、交通等 17 類）管制；新制依環境資源、土地現況與發展需求劃設四大國土功能分區（國土保育、海洋資源、農業發展、城鄉發展地區，細分後圖例共 20 項）。同一宗土地在兩套制度下各被劃成什麼，過去沒有可以並排查看的工具。本站把兩套制度放在同一個三維地球、同一個相機下：左側為使用分區（可一鍵切換為使用編定），右側為國土功能分區。

本站也是內政部國土管理署與太遙中心合作編印之 2027 年桌曆《島嶼藍圖》的線上互動版。桌曆以十二個月份對應十二個國土計畫相關的開發案：臺北港、桃園航空城、客雅溪口與三姓溪口、尖石鄉鎮西堡及斯馬庫斯部落、芳苑外海離岸風力發電廠、嘉義縣布袋鎮沿海、國立故宮博物院南部分院、鹿野高台、臺南將軍溪畔、臺南龍崎牛埔惡地、農業生物科技園區、大坵與小坵。桌曆上的 QR code「看見土地的轉變：12 個月份 × 土地分區互動對照」導向本站，掃碼後直接飛抵當月開發案並翻開衛星影像圖版。使用者因此分成兩群、介面分開設計：一般民眾（多數以手機掃碼進站）使用前台，負責更換資料但不寫程式的中心同仁使用管理後台。

資料：22 縣市、28 份來源，檔案的自我宣告不可信

三份資料合計約 90.6 萬筆、1.3 GB。國土功能分區以縣市為單位發布，共出現三種座標系統（TWD97 二度分帶的 EPSG:3826、3825 與 WGS84 經緯度 EPSG:4326）與三種字元編碼（UTF-8、Big5、GB18030），而且檔案附帶的宣告常與內容不符。合併程式在 GDAL 容器內執行，每一項判讀都以實測為準、不採信宣告，並逐縣市印出判讀表：

名稱採筆數優先而非長度優先，依據是實測反例：高雄市 1 筆 12 字的錯誤名稱（代碼 U30 被標為「農業發展地區第四類(原)」）若以長度決定，會蓋過 15 個縣市 82 筆的正確名稱。寫出端的三個工具層問題（Alpine 版 GDAL 無法寫出 Big5、DBF 欄位名稱的 10 位元組上限以 UTF-8 計算、SHAPE_ENCODING 讀寫共用）也都寫進合併腳本與技術紀錄。

來源錯誤：保留原貌，以警示色標示

合併時確認了兩筆來源本身的錯誤：高雄市一筆代碼 A41 與名稱不符；代碼 U21 的一個多邊形有一個環落在巴拉望西方的公海上。兩筆都刻意不修，理由是修改就等於竄改來源，改為讓錯誤在圖上自行現形：樣式的最後一條規則（ElseFilter）把圖例沒有定義的代碼畫成警示色（國土功能分區為純黑），A41 因此以純黑顯示；寧可一眼看出分類有問題，也不讓圖徵靜靜地不顯示。

圖磚服務：GeoServer 出圖、GeoWebCache 快取

CesiumJS 的左右分割（SplitDirection）只作用於影像圖層與 3D Tiles，不作用於 GeoJSON 圖徵；81.7 萬個多邊形也不可能送進瀏覽器。架構因此定為：GeoServer 直接讀取 shapefile，以 WMS 輸出 PNG 圖磚，前端只拿圖片，shapefile 不做轉檔。GeoWebCache 快取後，單一圖磚由未快取的 2.5 至 3.8 秒降為命中快取的 0.01 至 0.04 秒；發布圖層後即預熱快取。

圖例篩選與快取的互動

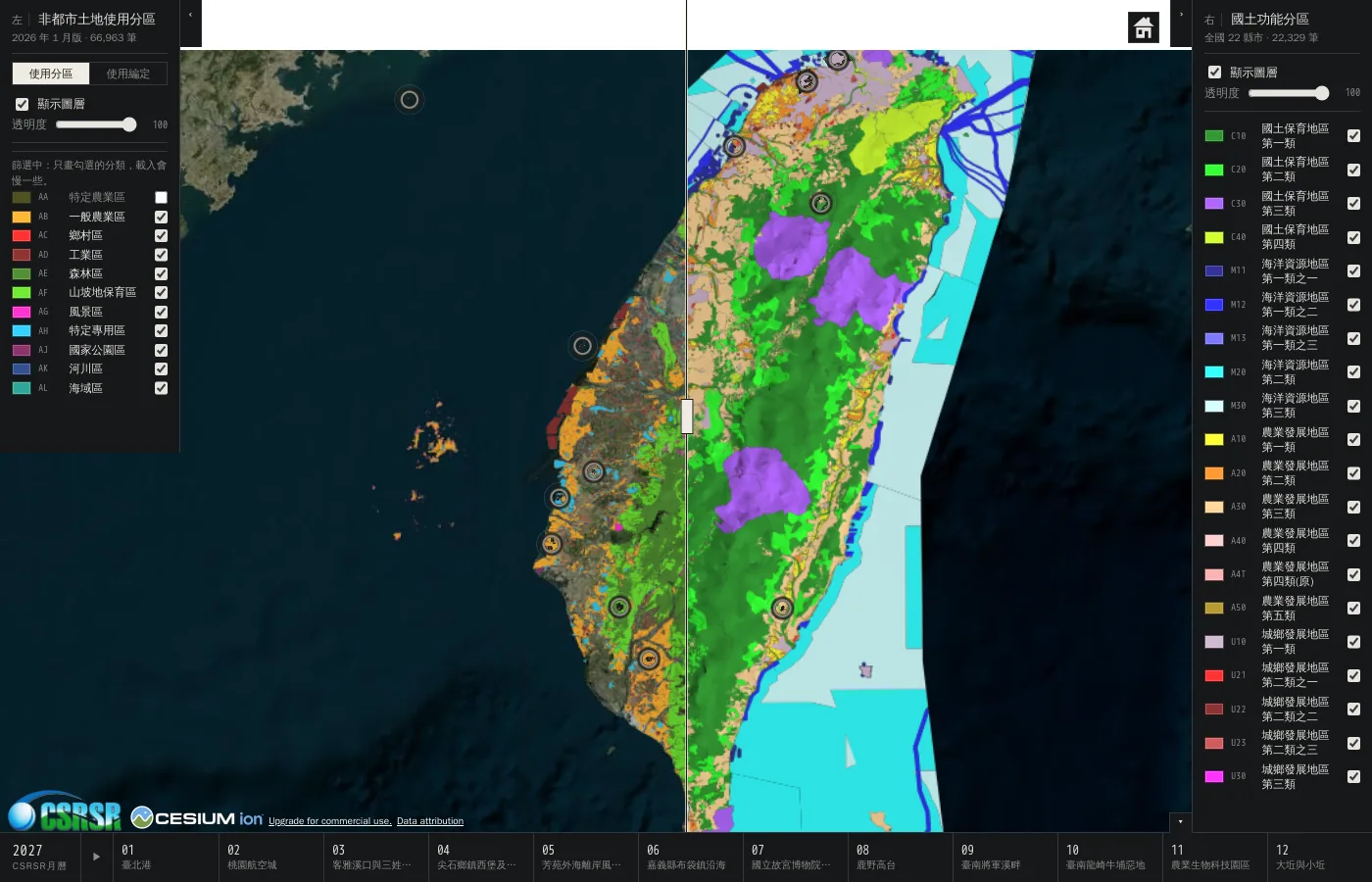

兩側圖例每一列都有勾選框，取消勾選就把該分類從地圖上拿掉，實作上是在 WMS 請求加上 CQL_FILTER。實測發現 GeoWebCache 會靜默忽略這個條件：回應仍是 HTTP 200、快取命中，內容是與未篩選時完全相同的 29,758 位元組圖磚，沒有錯誤也沒有警告。設計因此改為：

• 全部勾選時走快取端點；
• 只要有一項取消勾選，就改打未經快取的 WMS 端點、只畫勾選的分類（實測每張圖磚使用分區約 0.41 秒、使用編定約 1.47 秒），面板同時提示「篩選中：只畫勾選的分類，載入會慢一些」；
• 同一張圖磚由兩個端點各畫一次、逐像素比對：實心色塊完全相同，只差邊界上 alpha 小於 33 的抗鋸齒像素，因此切換時看不到顏色跳動。

只放行取圖與查詢屬性

實測 GeoServer 的 WFS GetFeature 請求會回傳完整的 GML，等於把原始資料開放整批下載。正式環境的 nginx 以 map 比對請求參數，只放行 GetMap（取圖）與 GetFeatureInfo（查詢屬性），GeoServer 的管理介面與 REST 端點一律封鎖。GeoServer 與後台服務都不對外開埠，由 nginx 以同源反向代理提供；全站走 HTTPS，80 埠只回 301 轉址。

描邊門檻：以「深色像素佔比」量測

使用編定有 816,745 筆地號，縮到全臺視角時每筆不到一個像素；若每個層級都畫描邊，60.8% 的非透明像素會變成黑線，整張圖看不出任何分類，而網站的初始鏡頭正是全臺視角。處理方式是把描邊拆成獨立的第二個繪製階段（第二個 FeatureTypeStyle），填色全部畫完才畫描邊，再對整組描邊設定比例尺門檻（MaxScaleDenominator）。

門檻以量測決定。指標定義為「深色像素（RGB 三色皆小於 90）佔非透明像素的比例」，超過約 25% 即明顯難以判讀；以 512×512 圖磚逐視角實測後，使用分區與國土功能分區取 1:1,000,000（全臺視角不畫、縣市以下才畫），使用編定取 1:150,000（接近鄉鎮才畫），兩者差近 7 倍，對應圖徵密度差 12 倍。國土功能分區只有 2.2 萬筆，但圖形細緻到地籍等級，不能只看筆數就沿用門檻，因此 9 月 9 日加入時重新實測（南投、雲林一帶）：

最吃緊的是描邊剛開始畫、圖徵又還小的「門檻內側」，14.45% 離 25% 的上限仍有餘裕，所以沿用 1:1,000,000。

前台：分割對照、屬性查詢與十二個月索引

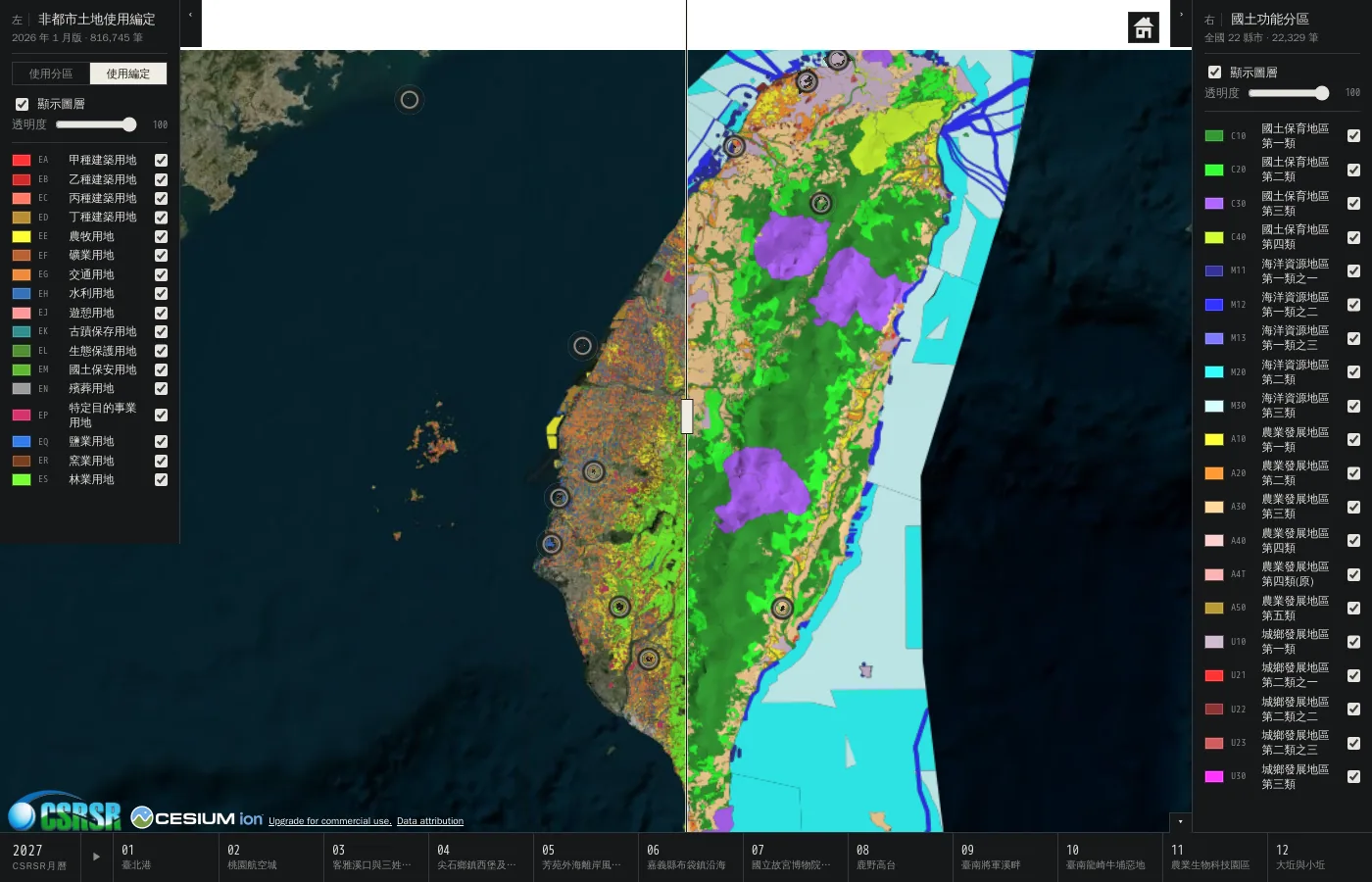

• 左右分割：兩側共用同一個相機，拖曳分割線即可對照同一位置。使用分區與使用編定是同一制度的粗細兩層，放在同一側切換，比分放左右好讀。
• 屬性查詢：點選地圖任一處，以 GetFeatureInfo 取得該處的縣市、分區代碼、分類名稱與面積。開發案範圍本身點下去同樣是查詢土地使用屬性而不是翻開圖版，否則被範圍蓋住的那塊地就成了唯一查不到分區的地方。

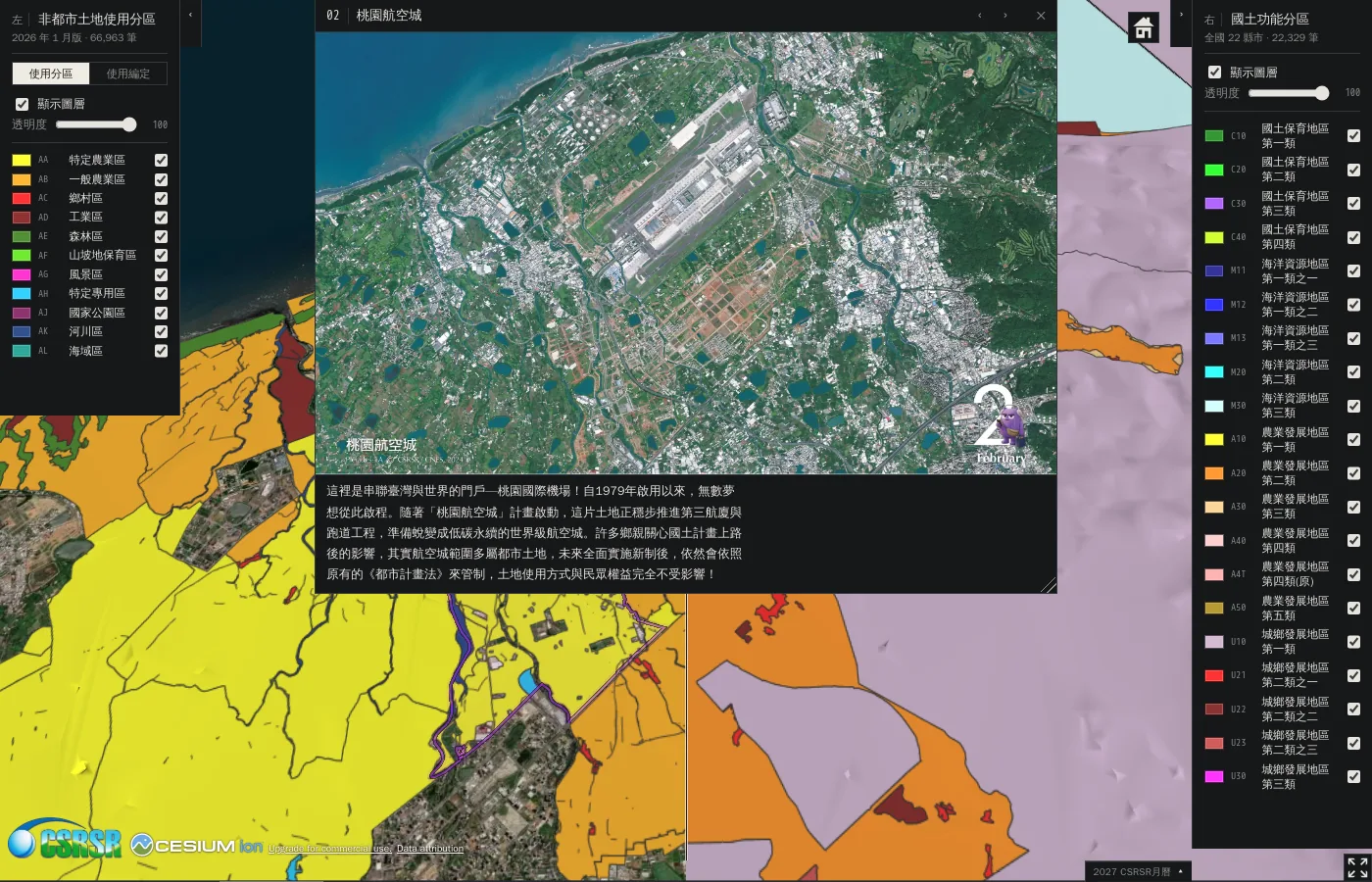

• 十二個月索引：下緣十二格月份列，地圖上以環形標記標出十二個開發案。點月份即飛抵該開發案（約 1.1 秒）並翻開當月圖版：衛星影像加上圖說。
• QR code 深層連結：網址帶月份參數（/?m=月份），開站即飛抵並翻開該月圖版，不必再點任何東西。QR code 在後台產生，可單張下載或一次列印十二格的 A4 表；送印前以 300 dpi 算繪、再用 zbar 解碼器讀回，確認實際掃得到。
• 手機版面：直式 390 px 寬時，兩側面板收成邊緣標籤，圖版置於上方。

管理後台：讓不寫程式的同仁更換資料

目標是：更換底圖、月份範圍、月份影像與其他任何設定，都在瀏覽器裡完成，存檔後前台重新整理即生效，不必改程式、不必重建映像檔、不必停機。

• 兩種模式：一般模式只有三個畫面（狀態、底圖與顏色、每月的影像），對應日常的三件事，也只列出真正需要處理的錯誤；進階模式再加上地圖與後端、檔案、原始 JSON，以及完整的診斷、欄位對應與描邊設定。

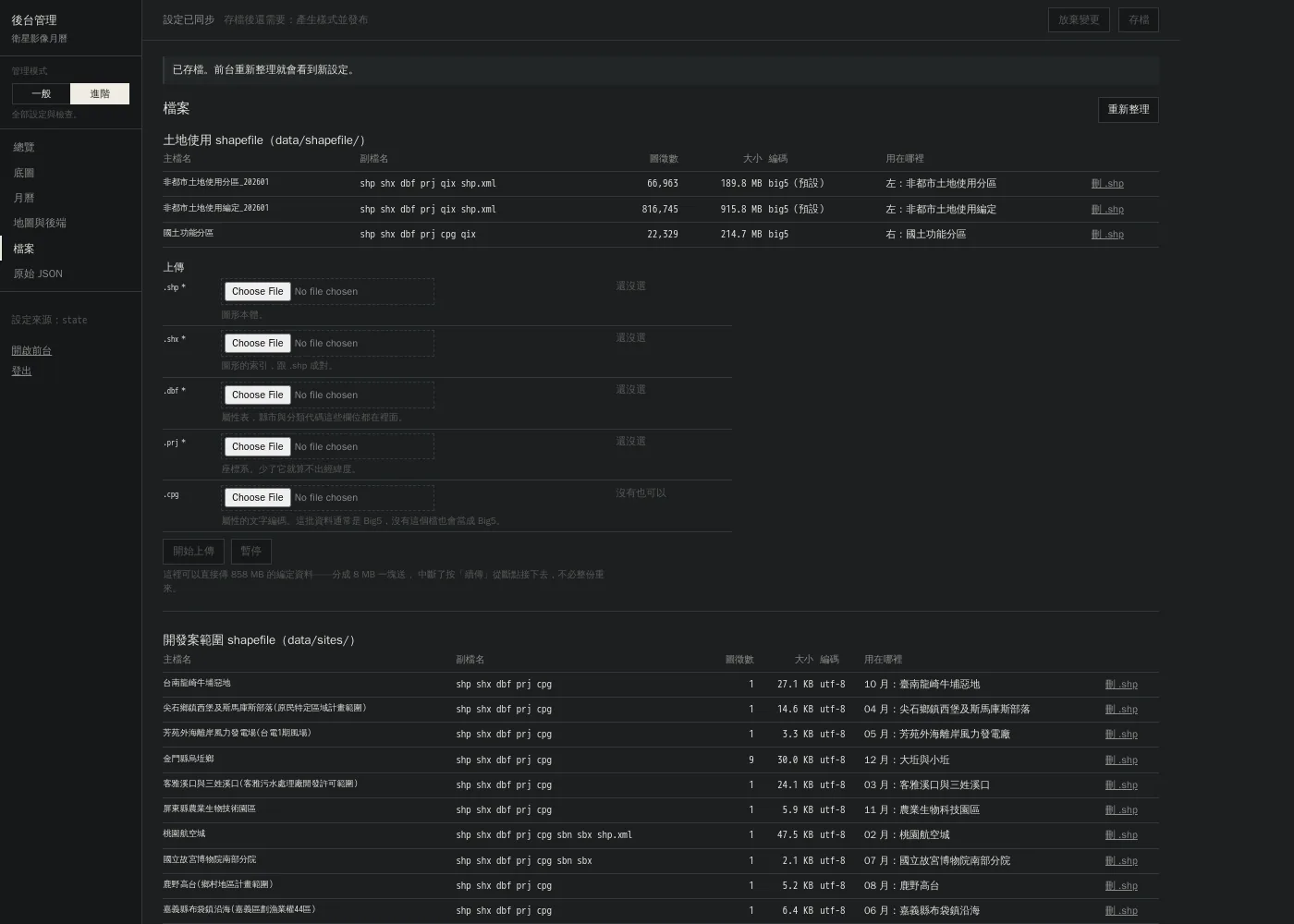

• 更換資料集：shapefile 一格一個副檔名（四個必要、.cpg 選填），缺哪一個一眼看得到，主檔名不一致時擋下；欄位從 DBF 實際的欄位下拉選擇。以 8 MB 分塊上傳，可暫停、斷點續傳；實測 181.8 MB 的真實檔案分 23 塊、3.6 秒傳完，寫入後位元組數與原檔完全相同。
• 圖例與配色：一鍵補齊資料中有、圖例卻沒有的代碼，中文名稱自動從資料帶出；旁邊即時顯示 GeoServer 依「已發布」與「草稿配色」各畫一張的縮圖，不必先發布就能預覽。
• 資料檢查：列出 shapefile 缺件、編碼設錯、座標系統不像 TM2、欄位名稱打錯、圖例未涵蓋的代碼、影像未轉檔與需要重跑的流程。分類代碼一律對 DBF 全表掃描：資料依縣市排序，抽樣 2 萬筆在使用編定上只會看到 17 類中的 11 類，而全表掃描 81.7 萬筆只需 612 毫秒。
• 流程不必記：選了檔案就開始上傳，GeoTIFF 傳完自動轉成 JPEG（長邊 2,400 像素），存檔後自動重產開發案範圍；只有「產生樣式並發布」由人決定時機，因為它會讓 GeoServer 重算整份資料的範圍。發布、產生範圍、預熱快取可一鍵執行，日誌以 SSE 即時串流回瀏覽器。
• 設定與安全：手寫的設定驗證器把錯誤連同欄位路徑標在輸入格旁；存檔前先備份、再以原子方式寫入，保留最近十份備份。密碼以 scrypt 雜湊、工作階段以 HMAC 簽章，登入失敗遞增鎖定並限制速率；正式環境未設定密碼雜湊時，後台服務拒絕啟動。

一般模式只留三個畫面、上傳與轉檔改為自動觸發，都來自與使用者的往返，並寫成文件中的兩條原則：「看不懂的訊息不會讓人更小心，只會讓人不敢動任何東西」「需要人記得按一下的步驟，就是會被漏掉的步驟」。

部署與驗證

• 部署：Docker Compose 三個服務，web（正式環境為 nginx，提供靜態檔並同源代理 WMS 與後台 API）、admin（Node 內建 node:http，零第三方相依）、geoserver；GDAL 與影像轉檔都在容器內執行，主機只需要 docker 與 sh。
• 端對端檢查共 271 項，在含瀏覽器的容器中執行：前台 126 項（兩側圖磚、分割線、屬性查詢、月曆、圖版）、後台 105 項（登入、存檔後前台真的看到、上傳續傳、診斷、流程與日誌）、登入畫面 25 項、後台版面 15 項（2560 至 360 px 共七個寬度）。當下環境無法驗證的檢查標為「未驗證」，不算通過。
• 文件：README、專案規範文件（含 43 條「症狀、實測、規則」格式的技術紀錄與完成的定義）、描邊門檻的量測筆記，以及含實測驗證表的工作清單。

時程與版本演進

版本上，初版左右兩側為使用分區與使用編定，月曆名為「2026 衛星影像月曆」，先備妥五個月份、其餘標示「待補」；加入國土功能分區後，右側改為新制，使用分區與使用編定併到左側切換；現行版為「2027 CSRSR 月曆」，十二個月份的範圍與影像全數備齊。

上線與存取紀錄

站台沒有安裝分析工具，以下數字取自 nginx 存取紀錄，觀測區間為 2026 年 9 月 14 日至 22 日（8.5 天）；統計只保留彙總數字，不記錄個別 IP。
